روف اليڪٽرو آپٽڪ ماڊيوليٽر 1550nm AM سيريز انٽينسٽي ماڊيوليٽر 40G
خاصيت
* گهٽ داخل نقصان
* هاءِ بينڊوڊٿ
* گهٽ اڌ-لهر وولٽيج
* ڪسٽمائيزيشن آپشن
درخواست
⚫ آر او ايف سسٽم
⚫ ڪوانٽم ڪي ورڇ
⚫ ليزر سينسنگ سسٽم
⚫ سائڊ بينڊ ماڊوليشن
| روف-AM سيريز | روف-صبح-07 | روف-صبح-08 | روف-صبح جو 10 وڳي | روف-صبح-13 | روف-صبح-15 | |||
| آپريٽنگ موج جي ڊيگهه | 780 اين ايم | 850 اين ايم | 1064 اين ايم | 1310 اين ايم | 1550 اين ايم | |||
| بينڊوڊٿ | 10 گيگا هرٽز | 10 گيگا هرٽز | 10/20گيگا هرٽز | 2.5 گيگا هرٽز | 50گيگا هرٽز | 10 گيگا هرٽز | 20 گيگا هرٽز | 40 گيگا هرٽز |
| داخل ڪرڻ جو نقصان | ＜5 ڊي بي | ＜5 ڊي بي | ＜5 ڊي بي | ＜5 ڊي بي | ＜4 ڊي بي | |||
| ختم ٿيڻ جو تناسب @DC | ＞20 ڊي بي | ＞20 ڊي بي | ＞20 ڊي بي | ＞20 ڊي بي | ＞20 ڊي بي | |||
| VΠ @آر ايف (1 ڪلو هرٽز) | ＜3 وي | ＜3 وي | ＜4 وي | <3.5 وي | ＜6V | <5 وي | ||
| VΠ @بياس | ＜3.5V | ＜3.5V | ＜5 وي | <5 وي | <8 وي | <7 وي | ||
آرڊر جي معلومات
| روف | AM | XX | ايڪس ايڪس جي | XX | XX | XX |
| قسم: AM---شدت ماڊيوليٽر | طول موج: 07---780 اين ايم 10---1060 اين ايم 13---1310 اين ايم 15---1550 اين ايم | بينڊوڊٿ: 10 گيگا هرٽز 20 گيگا هرٽز 40 گيگا هرٽز 50 گيگا هرٽز
| مانيٽر پي ڊي: پي ڊي---پي ڊي سان | ان-آئوٽ فائبر جو قسم: پي پي --- پي ايم/پي ايم
| آپٽيڪل ڪنيڪٽر: ايف اي---ايف سي/اي پي سي ايف پي---ايف سي/پي سي ايس پي---ڪسٽمائيزيشن |
آر-ايم-15-40 جي
ويولينٿ 1550nm 40GHz انٽينسٽي ماڊيوليٽر
| پيرا ميٽر | نشان | منٽ | قسم | وڌ | يونٽ | ||||
| آپٽيڪل پيرا ميٽرز | |||||||||
| آپريٽنگ موج جي ڊيگهه | l | 1530 | 1550 | 1565 | nm | ||||
| داخل ڪرڻ جو نقصان | IL | 4 | 5 | dB | |||||
| آپٽيڪل واپسي نقصان | او آر ايل | -45 | dB | ||||||
| سوئچ ختم ٿيڻ جو تناسب @DC | اي آر @ ڊي سي | 20 | 23 | 45 | dB | ||||
| متحرڪ ختم ٿيڻ جو تناسب | ڊي اي آر | 13 | dB | ||||||
| آپٽيڪل فائبر | انپٽبندرگاهه | پانڊا پي ايم فوجيڪورا ايس ايم | |||||||
| آئوٽ پُٽ پورٽ | پانڊا پي ايم فوجيڪورا ايس ايم | ||||||||
| آپٽيڪل فائبر انٽرفيس | ايف سي / پي سي، ايف سي / اي پي سي يا استعمال ڪندڙ کي بيان ڪرڻ لاءِ | ||||||||
| بجلي جا پيرا ميٽر | |||||||||
| آپريٽنگ بينڊوڊٿ(-3 ڊي بي) | S21 | 28 | 30 | گيگا هرٽز | |||||
| اڌ-لهر وولٽيج Vpi | RF | @50 ڪلو هرٽز |
| 4.5 | 5 | V | |||
| تعصب | @بياس |
| 6 | 7 | V | ||||
| بجلي جي واپسي جو نقصان | S11 | -12 | -10 | dB | |||||
| ان پٽ رڪاوٽ | RF | ZRF | 50 | W | |||||
| تعصب | Zتعصب | 1M | W | ||||||
| بجلي جو انٽرفيس | V(ف) | ||||||||
حد جون شرطون
| پيرا ميٽر | نشان | يونٽ | منٽ | قسم | وڌ |
| ان پٽ آپٽيڪل پاور | Pوڌ ۾ وڌ | ڊي بي ايم | 20 | ||
| ان پٽ آر ايف پاور | ڊي بي ايم | 28 | |||
| بائيس وولٽيج | ويبياس | V | -15 | 15 | |
| آپريٽنگ گرمي پد | مٿي | ℃ | -10 | 60 | |
| اسٽوريج جي درجه حرارت | ٽي ايس ٽي | ℃ | -40 | 85 | |
| نمي | RH | % | 5 | 90 |

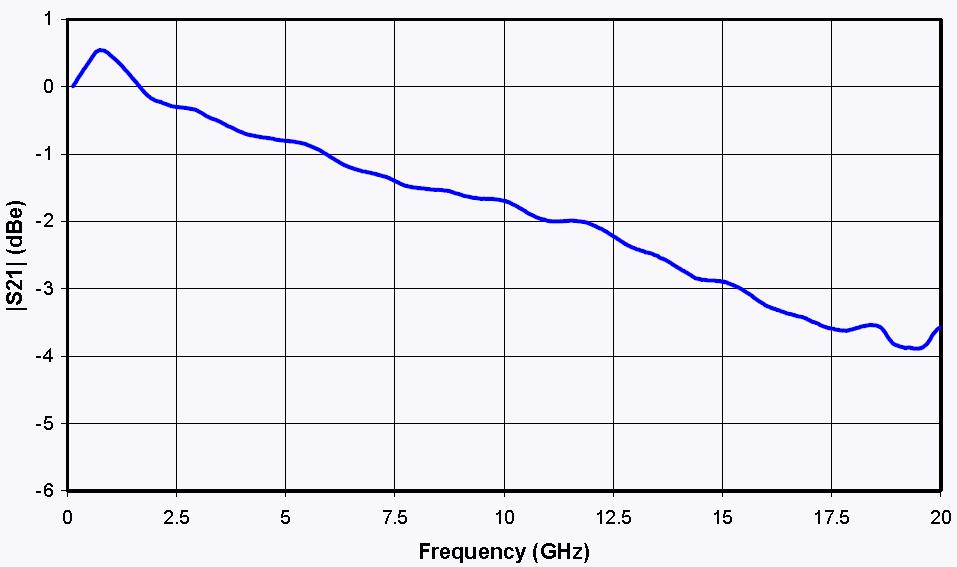

ايس 21 وکر
&S11 وکر
S21 ۽ s11 وکر
مشيني ڊاگرام
| بندرگاهه | نشان | نوٽ |
| ۾ | آپٽيڪل ان پٽ پورٽ | پي ايم فائبر (125μm/250μm) |
| ٻاهر | آپٽيڪل آئوٽ پُٽ پورٽ | پي ايم ۽ ايس ايم ايف آپشن |
| RF | آر ايف ان پٽ پورٽ | ايس ايم اي (ايف) |
| تعصب | تعصب ڪنٽرول پورٽ | 1,2 تعصب، 34-N/C |
روفيا آپٽو اليڪٽرانڪس ڪمرشل اليڪٽرو آپٽڪ ماڊيوليٽر، فيز ماڊيوليٽر، انٽينسٽي ماڊيوليٽر، فوٽو ڊيٽيڪٽر، ليزر لائيٽ سورسز، ڊي ايف بي ليزر، آپٽيڪل ايمپليفائر، اي ڊي ايف اي، ايس ايل ڊي ليزر، ڪيو پي ايس ڪي ماڊيوليشن، پلس ليزر، لائيٽ ڊيٽيڪٽر، بيلنسڊ فوٽو ڊيٽيڪٽر، ليزر ڊرائيور، فائبر آپٽڪ ايمپليفائر، آپٽيڪل پاور ميٽر، براڊ بينڊ ليزر، ٽيونبل ليزر، آپٽيڪل ڊيٽيڪٽر، ليزر ڊائوڊ ڊرائيور، فائبر ايمپليفائر جي پراڊڪٽ لائن پيش ڪري ٿو. اسان ڪسٽمائيزيشن لاءِ ڪيترائي خاص ماڊيوليٽر پڻ فراهم ڪندا آهيون، جهڙوڪ 1*4 ايري فيز ماڊيوليٽر، الٽرا لو وي پي آءِ، ۽ الٽرا هاءِ ايڪسٽينشن ريشو ماڊيوليٽر، جيڪي بنيادي طور تي يونيورسٽين ۽ ادارن ۾ استعمال ٿيندا آهن.
اميد ته اسان جون شيون توهان ۽ توهان جي تحقيق لاءِ مددگار ثابت ٿينديون.
